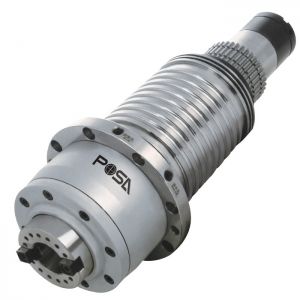

加工中心皮帶傳動主軸

相信大家都知道主軸相對于CNC加工中心的重要性，加工中心如果沒有主軸，將無法對工件進行加工，如果說系統(tǒng)是CNC加工中心的大腦的話，那么主軸就是加工中心的心臟。關于主軸的話題，我們之前有談到過《CNC加工中心電主軸結構及優(yōu)勢》，有興趣的朋友可以翻出來了解一下，本期我們要講的是關于主軸如何拆卸的問題，對于數控機床的人員來說，關于機床的知識都是寶貴的，大神都是從一點點的知識累積起來的。

一、先把拉刀桿上的抓刀卡爪拆了

將控制面板上多段開關調到手動模式，按住松刀按鈕后將一個約8mm的扳手放進主軸錐孔就可以把松掉的卡爪取出來了。

二、把主軸箱周遭的鈑金和打刀缸拆掉

1、將鈑金拆掉后就可以看到打刀缸了。

2、拍掉急停后把掉打刀缸上的氣管，用扳手將打刀缸和主軸箱連接的螺絲松掉，再松掉帶有彈簧的螺絲。

3、打刀缸拆下來后，我們可以看到一塊過渡板和拉刀桿的鎖緊壓蓋（將其拆掉），然后將拉刀桿頂出來就可以了，過渡板拆掉后就能見到皮帶輪。

三、松掉皮帶輪上的皮帶

松掉主軸電機上的固定螺栓，接著松掉主軸錐孔斷面上的螺絲，留兩顆，別全拆了，然后就是用手輪將Z軸往下?lián)u，用東西放在下面準備接住主軸，然后把剩余的螺絲拆掉就可以了。基本上主軸的拆卸就完成了。
