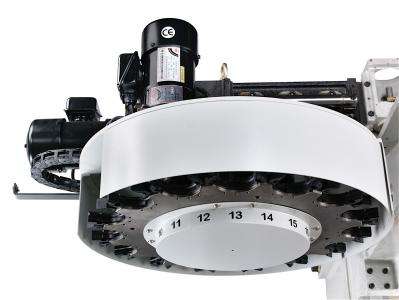

刀臂式刀庫

CNC加工中心刀臂式刀庫可以裝配24把刀，通過數控編程來進行刀庫的自動換刀，可以一次完成鉆、攻、銑、鏜多種工序。刀臂式刀庫我們也稱為機械臂刀庫，因其換刀快速而成為許多客戶的選擇。CNC加工中心刀臂式刀庫換刀需要注意的事項有以下幾點：

1、為了預防電控反應過慢，需要將所有感應器。馬達繼電器和電磁閥之I／O點的控制程式寫于控制器PLC之LEVEL 1。

2、在刀庫換刀的時候，需要確認每個動作的完成方可進行下一動作。

3、只有刀庫定位感應器完成確認了，才能倒刀。

4、確認倒刀完成了，才能啟動馬達來轉動刀盤。

5、換刀前請確認無倒刀提示。

6、換刀前需確認CNC加工中心主軸已回到換刀點。

7、換刀前需確認主軸定位已完成。

8、換刀動作完成，刀臂回歸原點后，主軸頭方可移動。

9、為了避免馬達燒毀的情況發生，當馬達電壓過高時，過負載應先跳脫。

10、請確認倒刀、換刀、主軸抓刀、松刀這些動作配合無誤后再進行數控程序控制。

11、修改梯形圖程序中的輸入輸出信號X、Y就能完成調試要求，新手切勿修改其他東西，防止發生意外。
